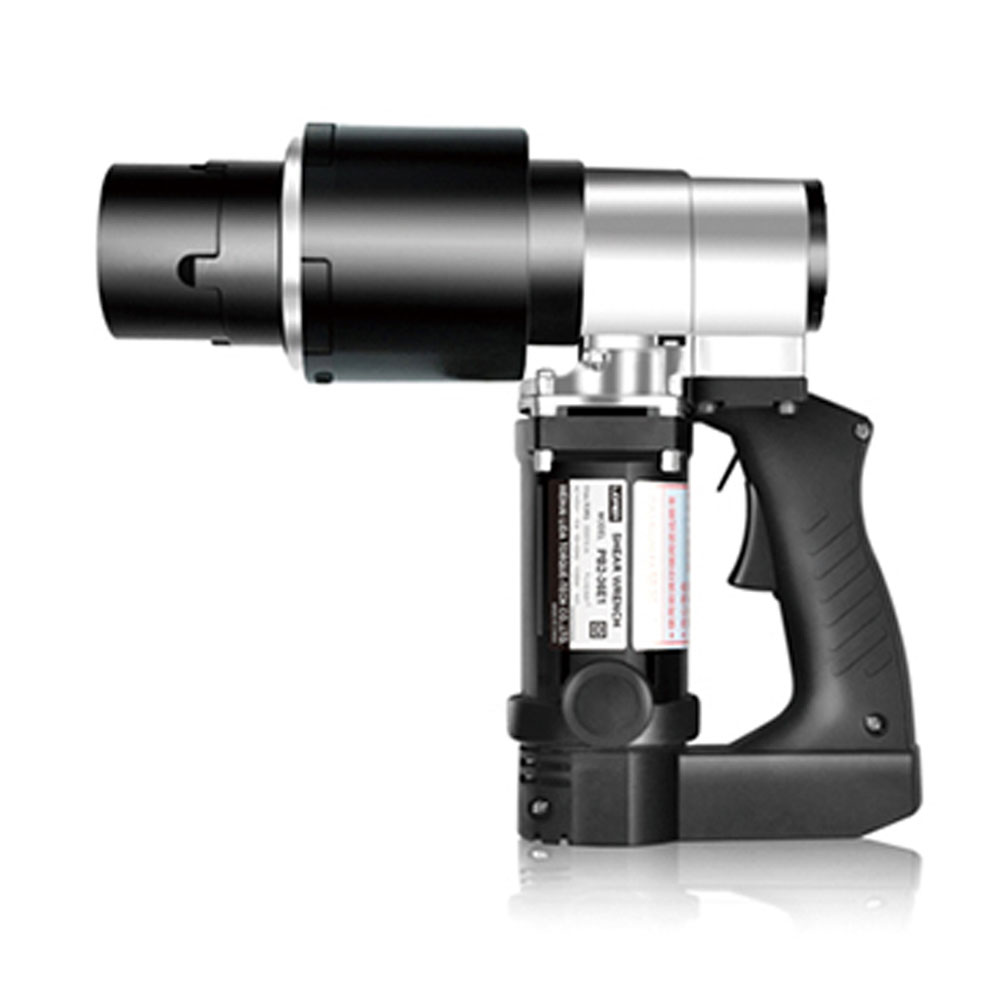

SG SHEAR WRENCH
medlid3
medlid4

Proceso de instalación

pa1

Paso 1

Permita que el dado interno se ajuste bien al perno empujando la llave corta espigas ligeramente hasta el final y haga que el dado exterior envuelva la tuerca con exactitud.
pa2

Paso 2

Presione el gatillo accionando el equipo, el dado interno rotará lentamente hasta escuchar el chasquido que indica el corte de la espiga del perno.
pa3

Paso 3

Una vez que se alcanza el torque requerido y la espiga del perno se ha cortado, suelte el gatillo y separe el dado exterior de la tuerca.
pa4

Paso 4

Presione el eyector, dirija la llave hacia el suelo permitiendo que el botador interno expulse la espiga.

Solicita una cotización aquí




    ¿Tienes dudas o consultas?

    Llámanos al: +56 2 2419 2700
    Escríbenos a: ventas@jcs.cl

    Llave corta espiga

    SG-22

  • Frecuencia: 50-60HZ.
  • Voltaje: 220V~.
  • Max. Amperaje: 5,5A.
  • Max. Poder de consumo: 1200W.
  • Torque: 540lbs/pie.
  • Velocidad en vacío: 16min-¹.
  • Peso: 5.4Kg.
  • Pernos: M14 (1/2") - M16(5/8") - M20(3/4") - M22(7/8").

    • pb2-22e2

    Descarga
    archivos

    Download pdf

    Ficha técnica

    Llave corta espiga

    SG-24

  • Frecuencia: 50-60HZ.
  • Voltaje: 220V~.
  • Max. Amperaje: 5,5A.
  • Max. Poder de consumo: 1350W.
  • Torque: 870lbs/pie.
  • Velocidad en vacío: 10min-¹.
  • Peso: 6Kg.
  • Pernos: M20(3/4") - M22(7/8") - M24(1").

    • pb2-24e2

    Descarga
    archivos

    Download pdf

    Ficha técnica

    Llave corta espiga

    SG-30

  • Frecuencia: 50-60HZ.
  • Voltaje: 220V~.
  • Max. Amperaje: 5,5A.
  • Max. Poder de consumo: 1350W.
  • Torque: 1.621lbs/pie.
  • Velocidad en vacío: 4min-¹.
  • Peso: 7.7Kg.
  • Pernos: M24(1") - M27(1-1/8") - M30(1-1/4").

    • pb2-30e2
